SX12 scanner/total station

Wanneer je achter de Trimble SX12 staat valt als eerste op dat je geen kijker hebt om doorheen te kijken. Je vraagt je automatisch af of het wel nauwkeurig is, niet draaiend aan de knop scherpstellen op hetgeen je wilt zien. Niets is minder waar, door de 4 camera’s in de SX12 heb je een uitstekend beeld welke weergegeven wordt op je controller in de SiteWorks software.

De Trimble SX12 is een combinatie toestel, het is een total station met krachtige scanfunctie. Het is met recht een hybride toestel te noemen. De in totaal 4 camera’s geven je een haarscherp beeld en stellen je in staat om zeer ver in te zoomen zoals je dit gewend bent met een traditioneel total station. Daar een scanner de focus heeft om in zeer korte tijd zeer veel data te verzamelen per individuele opstelling, bijvoorbeeld bij een puntenwolk, ligt bij een traditioneel total station de focus op het handmatig selecteren van punten die je wilt vastleggen eveneens per opstelling. Beide manieren leggen uiteraard 3D punten vast. Wanneer je de data moet verwerken van zo’n genoemde puntenwolk is het veel werk om deze verschillende opstellingen aan elkaar te koppelen om ervoor te zorgen dat de data op elkaar aansluit. Bij een traditioneel total station zal deze data aansluiten doordat de opstellingen gekoppeld zijn door de controle punten.

Wanneer je in je opstelling zowel traditioneel zou kunnen meten als wel zou kunnen scannen zou dit enorm veel tijd besparen, dit is precies wat de Trimble SX12 doet. De Trimble SX12 combineert het traditioneel meten met scannen op een zeer efficiënte wijze doordat de scan uitgevoerd wordt vanuit een opstelling. Dit houdt in dat alle data die verzamelt wordt geo-gerefereerd is, zowel de gemeten punten als de scan en de foto’s.

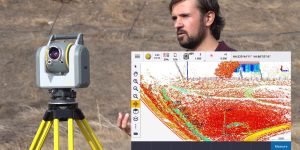

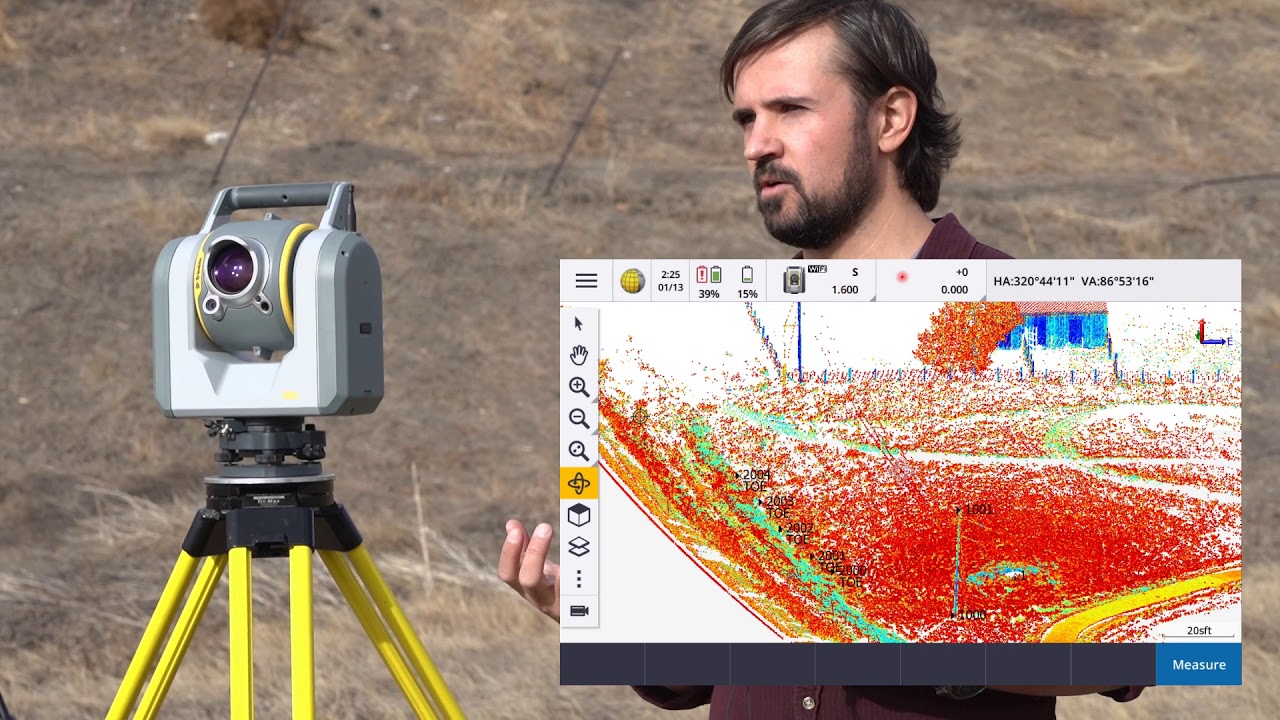

Wanneer je gegevens aan het verzamelen bent en twijfelt aan het feit of je alles hebt gemeten, zou je bijvoorbeeld in SiteWorks een rechthoek, veelhoek of zelfs een “full dome” kunnen definiëren d.m.v. een scan van een lastig te meten deel. Op deze wijze mis je geen gegevens of ben je er op z’n minst zeker van dat je niet op een later moment terug moet keren naar de locatie.

Met een bereik van ca. 600 meter voor zowel meten als scannen heb je een krachtige tool om je metingen onder elke omstandigheid uit te voeren. Uiteraard zijn er wat voorwaarden waar je rekening mee dient te houden, denk hierbij aan de reflectie en kleur van het materiaal en de hoek waaronder de scan wordt uitgevoerd. Zo zal het scannen van glas een ander resultaat geven dan het scannen van een betonnen wand. Een opstelling laag bij de grond zal andere resultaten geven dan een opstelling op 1.80 meter boven de grond. Uit de praktijk is gebleken dat wanneer je bijvoorbeeld een wegdek (asfalt) zou scannen, de resultaten tot op 50 meter zeer nauwkeurig blijven wanneer een toestel op ca. 1.80 meter van de grond staat.
